D. L'IMAGE 3D

D.             L'IMAGE 3D

Les modèles 3d sont des images ClipArt en 3 dimensions. Il est donc possible de les présenter sous n'importe quel angle en effectuant la rotation 3d adéquate. Leur gestion est proche de celle du ClipArt avec des possibilités spécifiques. Ils sont disponibles dans la bibliothèque ou en ligne.

1.  INSERTION À PARTIR DU MODÈLE 3D

Elle s'effectue de la même manière que pour les autres types d'image.

ONGLET "INSERTION"
groupe "illustrations" (2ème bloc)
<clic g> sur
la bibliothèque est proposée par défaut
<clic g> sur une catégorie
ou
saisir un critère de recherche (ex : camion)
sélectionner le modèle
<clic g> sur
l'image 3d est insérée "libre" dans la feuille ; adapter sa taille, son angle et sa position



Dans la feuille "Région Sud" du classeur "exercice graphique"
Rechercher un modèle 3D sur le thème "entreprise"
Insérer l'image dans la feuille de travail

2.  DISPOSITION DE L'IMAGE 3D

L'image "ClipArt" peut être déplacée et redimensionnée

a)   SÉLECTION

Afin de pouvoir modifier ses caractéristiques, il faut d'abord la sélectionner.

BOUTON GAUCHE
<clic g> à l'intérieur de l'image
l'image est entourée de poignées
Pour ne plus la sélectionner, cliquer en dehors

b)  DIMENSION

La taille de l'image peut à tout moment être adaptée en l'augmentant ou la diminuant.

BOUTON GAUCHE
image sélectionnée
pointeur sur une des poignées au milieu d'un côté ou sur un angle
la souris change de forme : , , ,
<faire glisser> pour modifier la taille de l'image





"ONGLET "MODÈLE 3D"
groupe "taille" (dernier bloc)
image sélectionnée
modifier   la hauteur et/ou la largeur

l'image est entière mais réduite





BOUTON DROIT
image sélectionnée
<clic d> sur





<clic g> sur
<clic g> sur

c)   POSITION

L'image peut être positionnée n'importe où dans la feuille.

BOUTON GAUCHE
image sélectionnée
pointeur sur le cadre entourant l'image 3d (hors poignées)
le pointeur change de forme :
<faire glisser> pour modifier la position de l'image 3d

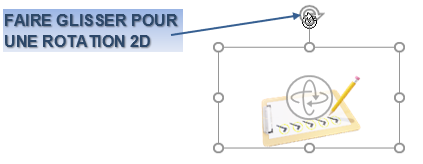

d)  ROTATION

Il est possible de faire effectuer une rotation à l'image 3D.

BOUTON GAUCHE
<clic g> dans l'image
elle est entourée d'un cadre plein
pointeur sur au-dessus de l'image
<faire glisser> pour effectuer une rotation verticale

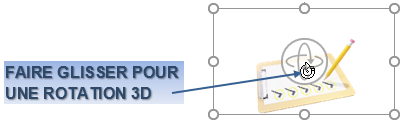

e)  ROTATION 3D

L'intérêt de l'image 3D est qu'elle peut être affichée sous n'importe quel angle en lui faisant effectuer une rotation 3D.

BOUTON GAUCHE
<clic g> dans l'image 3d
elle est entourée d'un cadre plein
pointeur sur au milieu de l'image
<faire glisser> pour effectuer une rotation





Le volet droit permet d'ajuster l'image dans le plan en plus de gérer précisément la rotation.

VOLET DROIT
<clic g> sur

<clic g> sur pour effectuer la rotation

<clic g> sur pour modifier le plan


3.  EXERCICE

Dans la feuille "Région Sud" du classeur "exercice graphique"
Adapter la présentation de l'image 3D insérée comme ci-après
