J. OBJET SMARTART
J. L'OBJET SMARTART
L'objet SmartArt peut revêtir plusieurs formes différentes en fonction des besoins.
1. INSERTION DE L'OBJET
La plupart des objets "SmartArt" obéissent aux règles ci-dessous.
ONGLET "INSERTION"
groupe "illustrations" (3ème bloc)
positionner le point d'insertion dans le texte
<clic g>sur

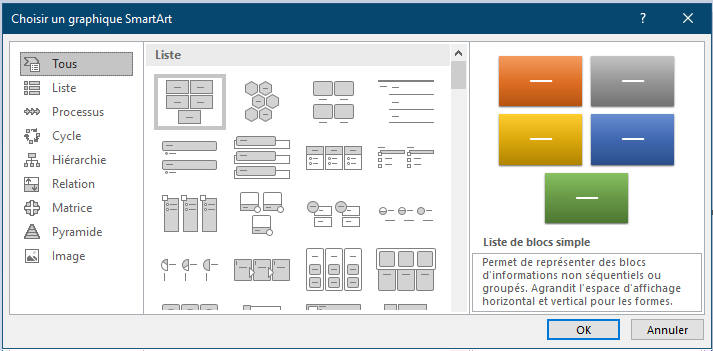

choisir dans le volet de gauche le type d'objet
<clic g> sur un type de SmartArt dans le volet du milieu
la représentation s'affiche dans le volet droit
pour valider
l'objet "SmartArt" s'affiche dans le texte – modifier son habillage pour le rendre indépendant

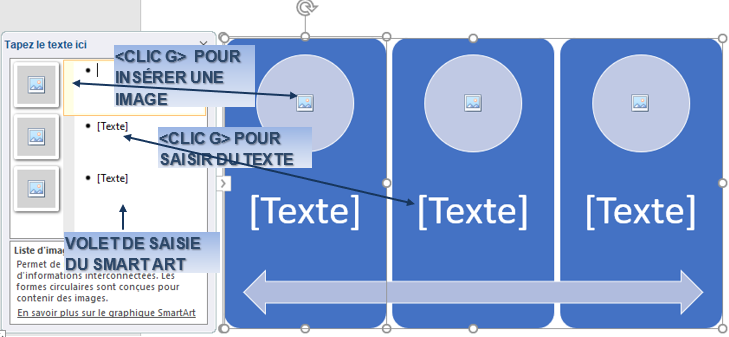

Le SmartArt affiché, il ne reste plus qu'à saisir les données et les images.
et
saisir le texte dans les zones prévues
insérer les images en cliquant sur la zone image
modifier éventuellement les caractéristiques du smartart avec la barre d'outils
<clic g> en dehors pour valider
Dans le document "exercice long document" page "Comment définir une structure"

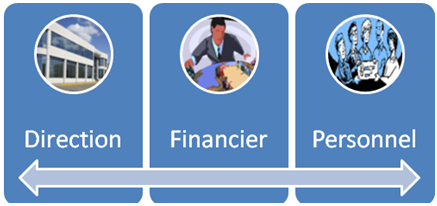

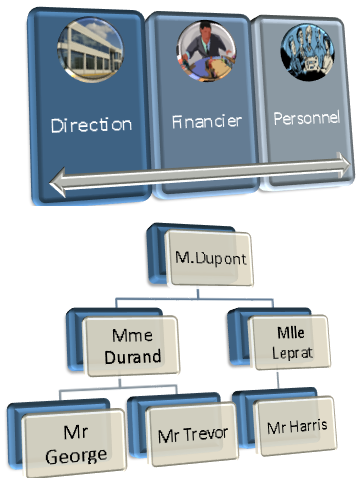

insérer un objet Smart Art comme ci-dessus au milieu de la page (liste d'images continues)
et renseigner le texte et insérer les images (direction, financier et personnel du dossier Exoswrdld des exercices)
2. ORGANIGRAMME
L'organigramme hiérarchique est un Smart Art particulier qui permet de présenter des informations de manière structurée avec une lisibilité plus grande.
ONGLET "INSERTION"
groupe "illustrations" (3ème bloc)
<clic g>sur
choisir dans le volet de gauche
<clic g>sur le type d'organigramme dans le volet du milieu pour valider

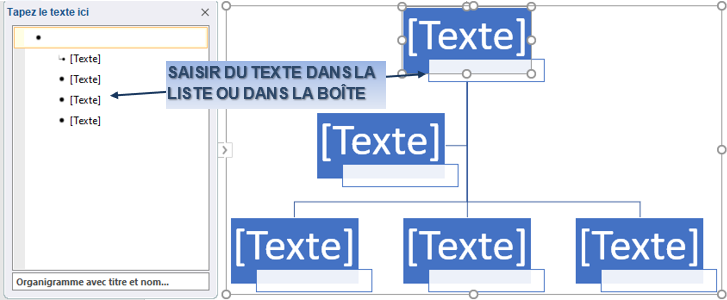

renseigner l'organigramme
en saisissant directement dans l'organigramme ou dans la liste à gauche
<clic g>dans l'organigramme affiche le volet de saisie
Dans le document "exercice long document" page "Comment définir une structure"
insérer un objet Smart Art comme ci-dessus dans la partie inférieure de la page

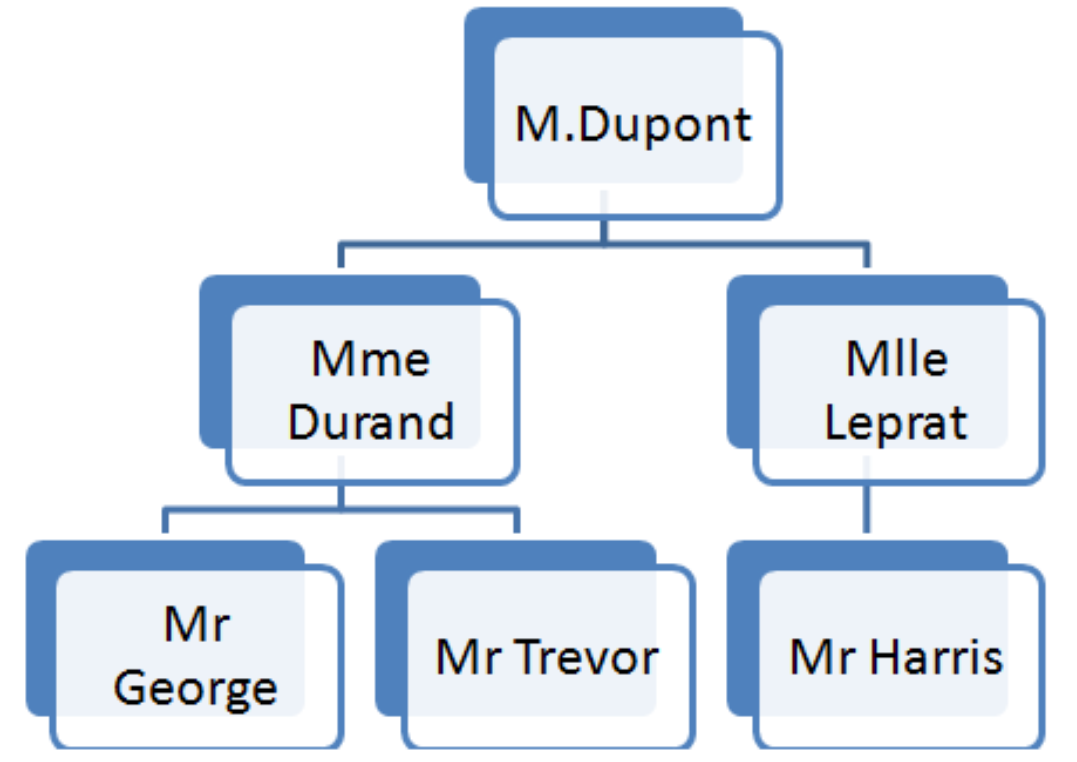

Renseigner le texte
Il est possible d'insérer une personne supplémentaire dans l'organigramme.
CRÉATION
groupe "créer un graphique" (1er bloc)
sélectionner une forme de l'organigramme
<clic g>sur
de
sélectionner la position de la forme
une nouvelle forme est insérée
saisir les informations sur la personne
BOUTON DROIT
<clic d>sur une forme de l'organigramme
sélectionner l'emplacement de la forme
une nouvelle forme s'insère dans l'organigramme à l'emplacement choisi
saisir les informations sur la personne
Il est aussi possible de déplacer une forme existante en la faisant glisser avec la souris
3. PRÉSENTATION DU SMART ART

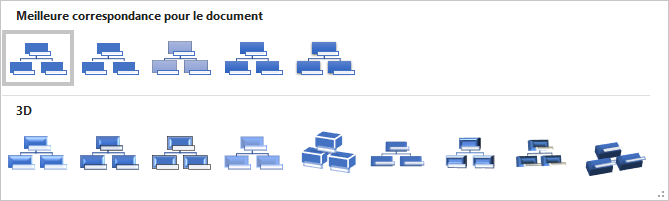

Tout un choix de styles est proposé pour mettre en forme le smart art.
a) STYLE
Tout un choix de styles est proposé avec un ensemble de caractéristiques de mise en forme homogènes et esthétiques.
CRÉATION
groupe "styles smartart" (3ème bloc)
smartart sélectionné
<clic g> sur un style
utiliser éventuellement l'ascenseur pour afficher un plus grand choix
organigramme (hors formes) sélectionné
<clic g> sur
<clic g> sur un style
Le style de forme va concerner la forme sélectionnée, le cadre et l'arrière-plan
b) COULEUR
La couleur est là aussi un élément graphique important.
CRÉATION
groupe "styles smartart" (3ème bloc)
smartart sélectionné
<clic g> sur

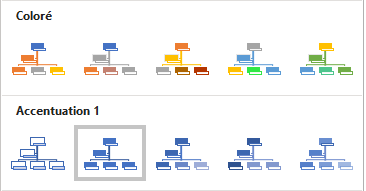

pointer sur les jeux de couleur pour les visualiser
<clic g> sur le jeu de couleurs sélectionné
dans l'organigramme (hors formes)
<clic g> sur
pointer sur les jeux de couleur pour les visualiser
<clic g> sur le jeu de couleurs sélectionné
c) MISE EN FORME
La mise en forme va concerner les formes mêmes.

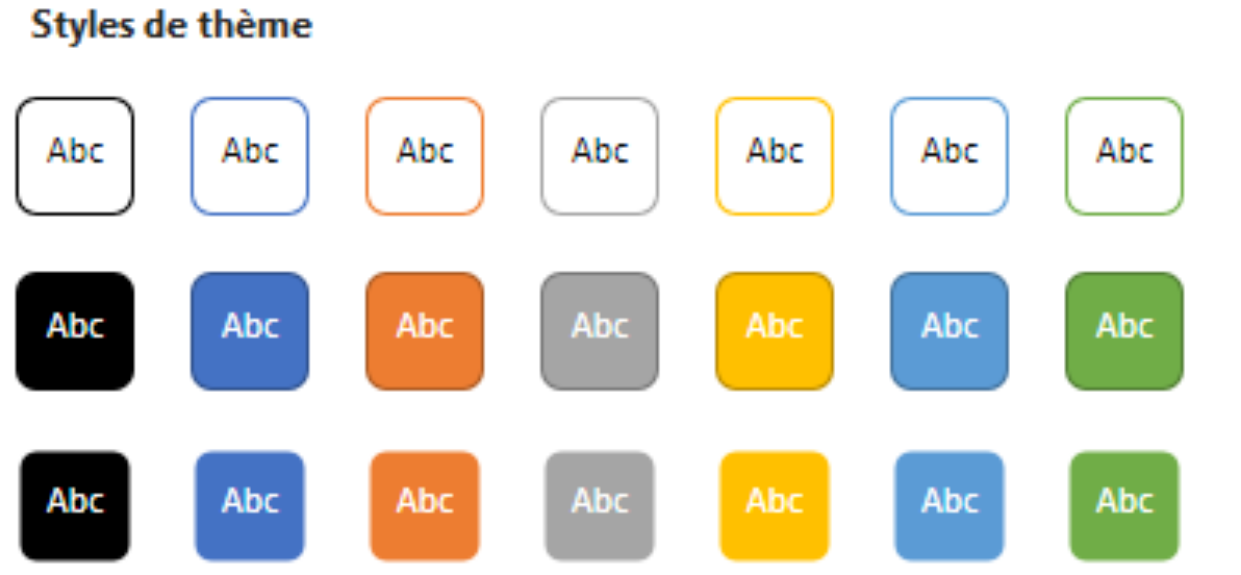

MISE EN FORME
groupe "styles de formes" (2ème bloc)
sélectionner une des formes de smartart
<faire défiler> les styles avec
<clic g> sur le style choisi
sur une forme
<clic g> sur
<faire défiler> les styles avec
<clic g> sur le style choisi
proposé dans le ruban "mise en forme" et dans le menu contextuel permet de modifier la forme actuelle d'un élément du SmartArt en une des nombreuses "formes" de l'onglet "insertion".
enlève la perspective et affiche une forme plate
Dans le document "exercice long document" page "Comment définir une structure"

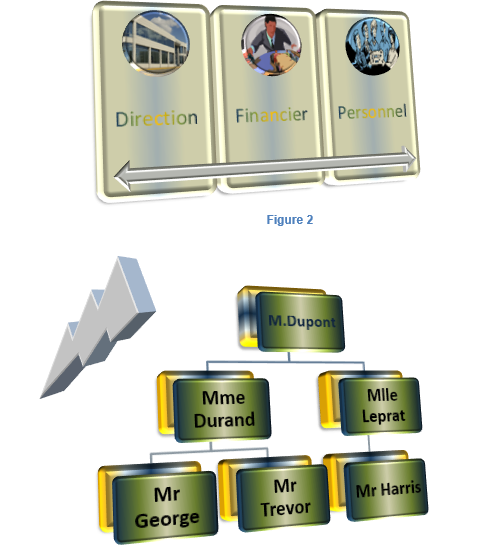

Modifier le style et les styles de forme des 2 Smart Arts insérés pour obtenir un résultat proche de celui-ci-après
d) DISPOSITION

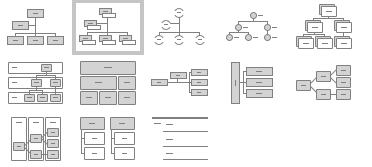

La disposition permet de retrouver les choix proposés à la création du SmartArt.
CRÉATION
groupe "dispositions" (2ème bloc)
smartart sélectionné
<clic g> sur une disposition proposée
dans l'organigramme (hors formes)
<clic g> sur
4. DISPOSITION DU SMARTART
Le SmartArt peut être déplacé et redimensionné.
a) SÉLECTION
Avant de pouvoir modifier ses caractéristiques, il faut d'abord le sélectionner.
BOUTON GAUCHE
<clic g> à l'intérieur du smartart
le SmartArt est entouré d'un cadre
<clic g> à l'extérieur du smartart pour ne plus le sélectionner
b) DIMENSION
La taille du SmartArt peut être adaptée en l'augmentant ou la diminuant.
BOUTON GAUCHE
<clic g> à l'intérieur du smartart
le SmartArt est entouré d'un cadre
pointeur sur une des poignées au milieu d'un côté ou sur un angle
ces zones sont facilement identifiables :
…
si l'on pointe la souris sur une de ces zones, elle change de forme :
,
,
,
<faire glisser> pour modifier la taille
c) POSITION
Le SmartArt peut aussi être positionné n'importe où dans le document.
MISE EN FORME
groupe "organiser" (4ème bloc)
smartart sélectionné
<clic g> sur
<clic g> sur une des options proposées
choisir
ou
smartart sélectionné
pointeur sur le cadre entourant le smartart
le pointeur change de forme :
<faire glisser> pour modifier la position du smartart
Dans toutes les mises en forme, les sélections n'étant pas toujours faciles et les outils similaires, veillez à bien utiliser dans le volet droit les outils de
pour mettre en forme le texte de la forme et les outils
pour mettre en forme un des plans de la forme même
5. EXERCICE
Dans le document "exercice long document" page "Comment définir une structure"
Dimensionner et positionner les objets et paragraphes comme ci-après
