H. OBJET SMARTART
L'objet SmartArt peut prendre plusieurs formes différentes en fonction des besoins :
1. INSERTION
La plupart des objets "SmarArt" obéissent à ces règles.
onglet
"insertion"
groupe "illustrations" (3ème
bloc)
<clic
g> sur

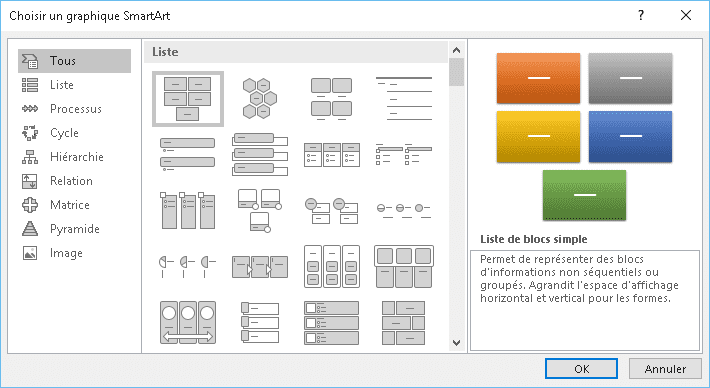

choisir dans le volet de gauche le type d'objet
<clic g> sur un type de SmartArt dans le volet du
milieu
la représentation s'affiche
dans le volet droit
pour
valider
l'objet
"SmartArt" s'affiche dans la diapositive
Dans
une nouvelle diapositive
<clic g> sur
de
pour insérer un
graphique

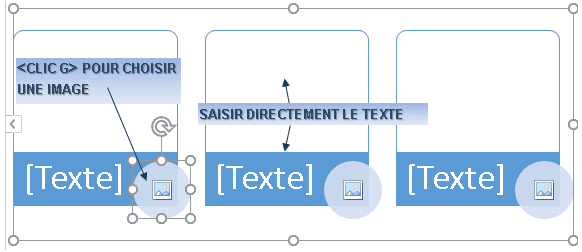

Le SmartArt affiché, il ne reste plus qu'à saisir les données et les images.
et
saisir le texte dans les zones prévues
insérer les images en cliquant sur la zone image
modifier éventuellement les caractéristiques du smartart avec la
barre d'outils
<clic g> en dehors pour valider
Dans
la présentation "voyage
création", dans la 7ème diapositive
"Départ"

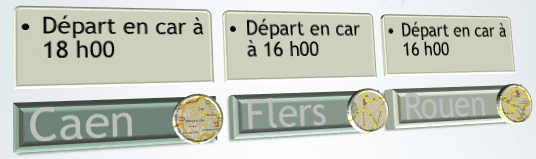

insérer un objet SmartArt comme ci-dessous dans la partie supérieure de
la diapositive
Renseigner le texte et insérer les images (Caen, Flers et Cherbourg du dossier
images)
2. ORGANIGRAMME
L'organigramme hiérarchique est un SmartArt particulier qui permet de présenter des informations de manière structurée avec une plus grande lisibilité.
onglet
"insertion"
groupe "illustrations" (3ème
bloc)
<clic
g> sur
choisir dans le volet de gauche
<clic g> sur le type d'organigramme dans le volet du milieu
pour valider
renseigner l'organigramme
Dans
la présentation "voyage
création", dans la 7ème diapositive
"Départ"

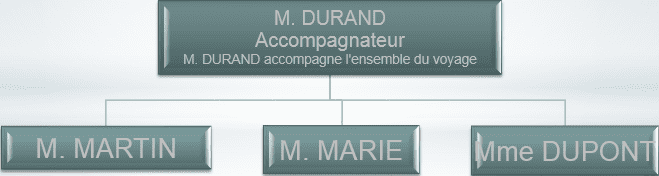

Insérer un objet SmartArt comme ci-dessus dans la partie inférieure de la
diapositive
Renseigner le texte comme ci-dessus
Il est possible d'insérer une personne supplémentaire dans l'organigramme.
onglet
"création"
groupe "créer un graphique" (1er
bloc)
sélectionner
une forme de l'organigramme
<clic g> sur
de
sélectionner la position de la forme
une nouvelle forme est
insérée
saisir
les informations
sur la personne (nom,
fonction)
bouton
droit
<clic d>
sur une forme
de l'organigramme
sélectionner
l'emplacement de
la forme
une nouvelle forme s'insère
dans l'organigramme à l'emplacement choisi
saisir les informations sur la personne
Il
est aussi possible de déplacer une forme existante en la faisant glisser
3. PRÉSENTATION
Elle concerne le style, la couleur, la mise en forme, la disposition…
a) STYLE
Tout un choix de styles est proposé avec un ensemble de caractéristiques de mise en forme homogènes et esthétiques.
onglet
"création"
groupe
"styles smartart" (3ème
bloc)
smartart
sélectionné
<clic g>
sur un
style
utiliser éventuellement
l'ascenseur pour afficher un plus grand choix
b) COULEUR
La couleur est là aussi un élément graphique important.
onglet
"création"
groupe
"styles smartart" (3ème
bloc)
smartart
sélectionné
<clic g>
sur
pointer sur les jeux de couleur pour les visualiser
<clic g> sur le jeu de couleurs sélectionné
Dans
la présentation "voyage
création", dans la 7ème diapositive
"Départ"

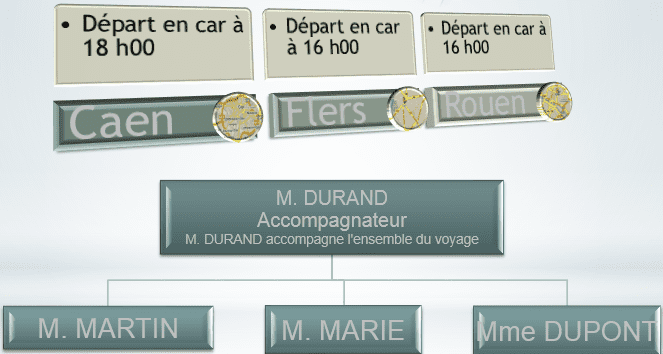

Modifier le style des 2 SmartArts insérés pour obtenir un résultat
proche de ci-dessous
c) MISE EN FORME
La mise en forme va concerner le cadre et son arrière-plan.
onglet
"format"
groupe "styles de formes" (2ème
bloc)
sélectionner
une des formes du
smartart
<faire
défilé> les styles avec
<clic g> sur le style choisi
proposé dans le ruban "format" et dans le menu contextuel permet de modifier
la forme actuelle d'un élément du SmartArt en une des nombreuses "formes"
vues précédemment dans l'onglet "insertion".
enlève les
attributs de perspective et affiche une forme plate
Dans
la présentation "voyage
création", dans la 7ème diapositive
"Départ"
Tester les styles de forme proposés pour les SmartArts
d) DISPOSITION
La disposition permet de retrouver les choix proposés à la création du SmartArt
onglet
"création"
groupe
"dispositions" (2ème
bloc)
smartart
sélectionné
<clic g>
sur une
disposition proposée
Dans
la présentation "voyage
création", dans la 7ème diapositive
"Départ"
Tester les dispositions proposées pour les SmartArts
4. DISPOSITION
Le SmartArt peut être déplacé et redimensionné.
a) SÉLECTION
Avant de pouvoir modifier ses caractéristiques, il faut d'abord le sélectionner.
bouton
gauche
<clic
g> à l'intérieur
du smartart
le SmartArt
est entouré d'un
cadre
<clic g>
à
l'extérieur du smartart pour ne plus le sélectionner
b) DIMENSION
La taille du SmartArt peut être adaptée en l'augmentant où la diminuant.
bouton
gauche
<clic
g> à l'intérieur
du smartart
le SmartArt
est entouré d'un
cadre
pointeur
sur une des
poignées
au milieu d'un
côté ou sur un angle
le pointeur change de
forme
<faire glisser> pour modifier la
taille
c) POSITION
Le SmartArt peut être positionné n'importe où dans la diapositive.
bouton
gauche
<clic g>
à
l'intérieur du smartart
le SmartArt
est entouré d'un
cadre
pointeur
sur le cadre
entourant le graphique
le pointeur change de
forme
<faire glisser> pour modifier la position du graphique
Vous
êtes automatiquement positionné à l'intérieur du SmartArt
– ne pas modifier les données par erreur

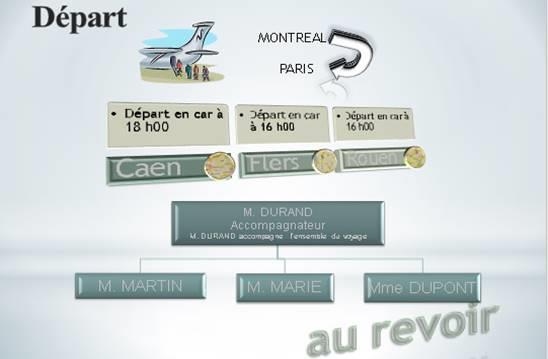

Dans
la présentation "voyage
création", dans la 7ème diapositive
"Départ"
Dimensionner et positionner les SmartArts comme ci-avant
5. DÉMONSTRATION - DIDACTICIEL - EXERCICES
<clic g> sur
"démonstration" et la suivre
la fermer
<clic g> sur "didacticiel" et reproduire la démonstration en
suivant les bulles d'aide
la fermer
<clic g> sur "entrainement" et suivre
les consignes de "description" ci-dessous
